Hva er forskjellen mellom en tre-roll og firer-rullende rullemaskin?

I verden av metallproduksjon er få maskiner like grunnleggende feller å skape sylindriske og koniske former som plate rullemaskin . Disse kraftige verktøyene bøyer flate ark med metall i kurver, og danner alt fra massive trykkfartøy og vindturbintårn til arkitektoniske elementer og industriell rør. Når du tar fatt på reisen for å velge riktig utstyr for en butikk eller prosjekt, er det vanligste og kritiske spørsmålet som oppstår: Bør du velge en tre-roll eller en firerullsplate-rullemaskin?

Dette er ikke et spørsmål om at den ene er universelt "bedre" enn den ogre. I stedet hogler det om å forstå de grunnleggende forskjellene i deres design, drift og evner for å matche riktig maskin til de spesifikke kravene til arbeidet. Valget henger sammen med faktorer som produksjonsvolum, nødvendig presisjon, materialtyper og, selvfølgelig, budsjett.

Denne artikkelen vil gi en detaljert, objektiv sammenligning av tre-roll og firer-roll plate-rullemaskiner, og bryte ned mekanikken, fordelene, begrensningene og ideelle applikasjoner for å styrke deg den kunnskapen som trengs for å ta en informert beslutning.

Kjernefunksjonen: Hvordan platelulling fungerer

På det enkleste innebærer platrulling elastisk og plastisk deformering av et metallark rundt en sentral akse. Maskinen bruker en kombinasjon av kraft og nøyaktig plasserte ruller for å innføre en jevn radius på arbeidsstykket. Antall ruller og konfigurasjonen deres dikterer direkte hvordan maskinen håndterer metallet, spesielt i begynnelsen og slutten av bøyingsprosessen.

Den tre-rullende rullemaskinen: enkelhet og styrke

Tre-roll-konfigurasjonen er den klassiske, tidstestede designen. Som navnet tilsier, består det av tre ruller: to nedre ruller og en øvre rull.

Det er to primære undertyper av tre-roll maskiner:

Innledende klype (klype rull): Dette er den vanligste typen. De to nedre rullene er kraftdrevet og fikset i posisjon. Den øvre rullen beveger seg vertikalt for å påføre trykk og klype arket mot de nedre rullene. For å starte svingen, må metallplaten føres manuelt inn i maskinen til det treffer et bakre stopp. Den øvre rullen går ned, klemmer arket, og de drevne nedre rullene roterer for å trekke materialet gjennom, og bøyer det mot den øvre rullen.

Pyramidtype: I denne eldre stilen er rullene anordnet i en pyramideform. Topprullen er sentrert over de to bunnrullene. Alle tre rullene kan bevege seg. Selv om det i stor grad er erstattet av mer moderne design, er pyramidemaskiner kjent for sin evne til å håndtere veldig tykke plater.

Viktige fordeler med en tre-rullemaskin:

Lavere innledende investering: Generelt har tre-roll maskiner et enklere mekanisk og hydraulisk system, noe som gjør dem mer overkommelige å kjøpe. Dette er en betydelig fordel for mindre fabbutikker, startups eller operasjoner med lavere plate rullende maskinbudsjett .

Robust konstruksjon: Med færre bevegelige deler er de ofte bygget for å være ekstremt robuste og er godt egnet for Kraftig plate rullende og bøyer veldig tykk stålplate .

Enklere drift og vedlikehold: Kontrollsystemene er vanligvis mindre komplekse, og vedlikehold kan være mer enkel på grunn av det mindre kompliserte arrangementet av komponenter.

Større maksimal kapasitet: For et gitt prispunkt kan en tre-rullemaskin ofte skilte med en høyere maksimal tykkelseskapasitet sammenlignet med en fire-rullemaskin.

Nøkkelbegrensninger for en tre-rullemaskin:

Flate ender (pre-bøyning påkrevd): Dette er den viktigste ulempen. Den første klypeutformingen kan ikke bøye de ledende og etterfølgende kantene på platen uten en sekundær operasjon. Disse ubente flate seksjonene må være "forhåndsbøyd" på en trykkbrems eller ved å bruke selve rullemaskinen i en tungvint, flertrinnsprosess. Dette gir tid, krever ekstra operatørferdighet og kan føre til uoverensstemmelser.

Mindre presisjon: Å oppnå en perfekt sylinder med en jevn radius fra kant til kant er mer utfordrende og operatøravhengig på grunn av den flate endespørsmålet.

Lavere effektivitet: Behovet for pre-bøying og manuell fôring av materiale gjør den generelle prosessen tregere, noe som er mindre ideelt for Høyt volummetallproduksjon miljøer.

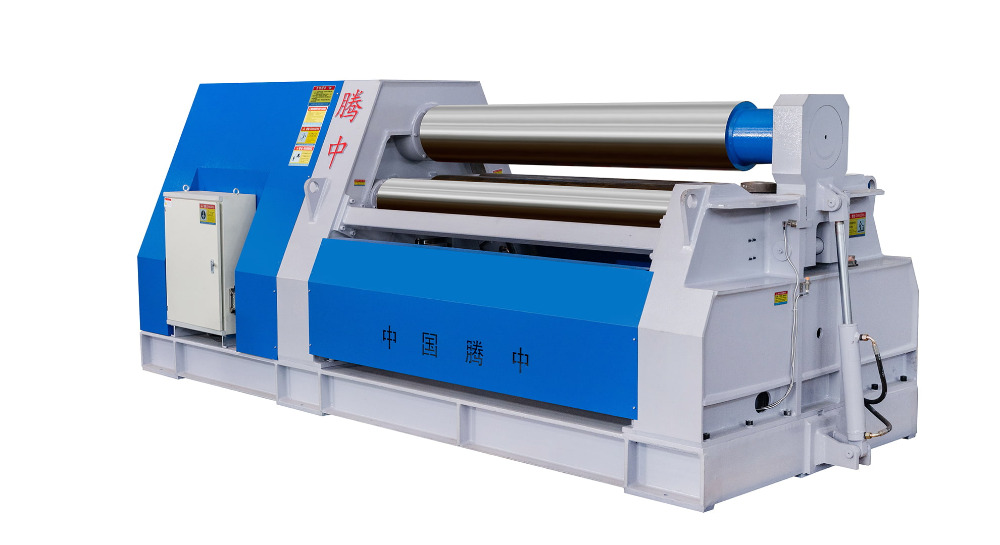

Firer-roll plate rullemaskin: presisjon og effektivitet

Fire-rullemaskinen legger til en kritisk fjerde rull til ligningen. Den har vanligvis to nedre ruller og to øvre ruller. Konfigurasjonen er designet for å overvinne den primære begrensningen av tre-roll-designen.

I et standard firer-roll-oppsett:

Den nedre bakrullen er den viktigste drevne rullen.

Den nedre frontrullen og den øvre bakrullen kan bevege seg vertikalt.

Den øvre frontrullen er ofte fikset eller kan svinge.

Den revolusjonerende fordelen: eliminere flate ender

Fire-roll maskinens geni ligger i dens evne til å gripe platen fra både over og under før Bøyingsprosessen begynner. Slik fungerer det:

Laster: Platen settes inn mellom nedre og øvre bakre ruller.

Klemme: Den nedre frontrullen stiger, og den øvre bakrullen går ned, og klemmer platen godt. Det er ikke nødvendig å mate platen til et bakre stopp.

Forhåndsbøyer forkanten: Med platen klemt ned, går den øvre frontrullen ned for å forhåndsbøye forkanten av platen mot den viktigste drevne nedre bakrullen. Dette skjer automatisk, helt i starten av syklusen.

Rulling: Når forkanten er bøyd, fortsetter maskinen med hele rullingsprosessen. Rullene roterer og danner platen til en sylinder.

Forhåndsbøyer bakkanten: Når rullen er nesten fullført, kan maskinen bruke den samme klem- og bøyningsaksjonen for å forhåndsbøye bakkanten før delen er fullført og frigitt.

Denne integrerte prosessen er grunnen til at fire-rollemaskiner er synonyme med Presisjonsplate Rulling and CNC -platebøyning .

Sentrale fordeler med en firemaskin:

Ingen flate ender / integrert pre-bøyning: Den største fordelen. Det eliminerer den sekundære pre-bøyende operasjonen før bøying, og sparer en enorm mengde tid og arbeidskraft.

Overlegen presisjon og konsistens: Klemmevirkningen gir overlegen kontroll over arbeidsstykket, minimerer glidning og sikrer en perfekt symmetrisk sylinder med en jevn radius over hele lengden. Dette er kritisk for Industriell sylinderproduksjon .

Økt produktivitet og automatisering: Prosessen er raskere, krever mindre manuell inngrep, og er langt lettere å integrere med CNC -kontrollsystemer . Dette gjør det ideelt for automatisert metallforming celler.

Enklere drift: Mens maskinen i seg selv er mer kompleks, er den faktiske rulleprosessen ofte enklere for operatøren, og krever mindre ferdigheter for å oppnå perfekte resultater. Funksjoner som kjegle rullemaskin Funksjonalitet er også ofte enklere og mer presis på en firer-roll-design.

Forbedret sikkerhet: Operatøren har mindre interaksjon med den bevegelige platen, ettersom den er klemt og kontrollert gjennom hele prosessen.

Nøkkelbegrensninger for en firer-rollemaskin:

Høyere startkostnad: Den ekstra kompleksiteten til den fjerde rullen, drivsystemet og de mer sofistikerte kontrollene resulterer i en høyere kjøpesum.

Litt lavere maksimal kapasitet: For en maskin med lignende fysisk størrelse og kostnad, kan en fireroll ha en litt lavere maksimal tykkelseskapasitet enn en robust tre-rullemaskin, ettersom en viss styrke omsettes for kompleksitet og presisjon.

Økt vedlikeholdskompleksitet: Med mer bevegelige deler og avansert hydraulikk og elektronikk, krever vedlikehold mer spesialisert kunnskap.

Hode-til-hode-sammenligning: en sammendragstabell

Ta det riktige valget for operasjonen din

Avgjørelsen mellom en tre-roll og firer-roll-maskin koker til slutt ned til dine spesifikke behov.

Velg en tre-rull plate rullemaskin hvis:

Din Metallfabrikasjonsvirksomhet har et stramt budsjett.

Arbeidet ditt er først og fremst fokusert på tung måleplate rulling Hvor ekstrem tykkelse er den primære bekymringen, ikke med høyt volum.

Du har allerede en dyktig pressebrems som kan håndtere førbøyningsoperasjoner.

Produksjonskjøringene dine er kortere, og du tåler den ekstra tiden som kreves for pre-bøying.

Du jobber med et bredt utvalg av engangsprosjekter i stedet for repeterende, høyt volumløp.

Velg en firrullplate rullemaskin hvis:

Produktivitet and effektivitet er dine topp prioriteringer.

Du krever høy presisjon og jevn kvalitet for alle deler, for eksempel i Produksjon av trykkfartøy or kommersiell rørrulling .

Du vil redusere arbeidskraftskostnadene og manuell håndtering ved å automatisere bøyingsprosessen.

Du planlegger å integrere maskinen i en CNC metallproduksjon arbeidsflyt.

Den høyere innledende investeringen kan rettferdiggjøres med en raskere avkastning på investeringen (ROI) gjennom økt gjennomstrømning og lavere arbeidskraftskostnader.

Konklusjon

I debatten mellom tre-roll og firer-rullende rullemaskiner er det ingen direkte vinner. Tre-roll-maskinen er fortsatt en pilar med styrke og prisgunstighet, en perfekt passform for mange jobbbutikker som verdsetter robusthet og har midler til å håndtere sine operasjonelle quirks. Motsatt er firemaskinen et vitnesbyrd om moderne ingeniøreffektivitet, designet for å maksimere produksjonen, presisjonen og lønnsomheten i krevende produksjonsmiljøer.

Å forstå de viktigste mekaniske forskjellene-særlig firerollens evne til å klemme og forhåndsbøye automatisk-er nøkkelen til å evaluere verdien for din Sakenmaskiner behov. Ved å veie prosjektkravene, produksjonsvolumet og økonomiske parametere nøye, kan du velge maskinen som virkelig vil forme fremtiden til fabrikasjonsfunksjonene dine.
