Hvordan fungerer vanlig torsjonsakse synkron kantpressemaskin nøyaktig opprettholde vinkelkonsistensen i hele lengden av arbeidsstykket under bøyeprosessen?
De vanlig torsjonsakse synkron kantpressemaskin opprettholder vinkelkonsistens over hele lengden av arbeidsstykket gjennom torsjonsakselens synkroniseringsmekanisme. Her er en oversikt over hvordan dette systemet fungerer for å oppnå konsistente bøyevinkler:

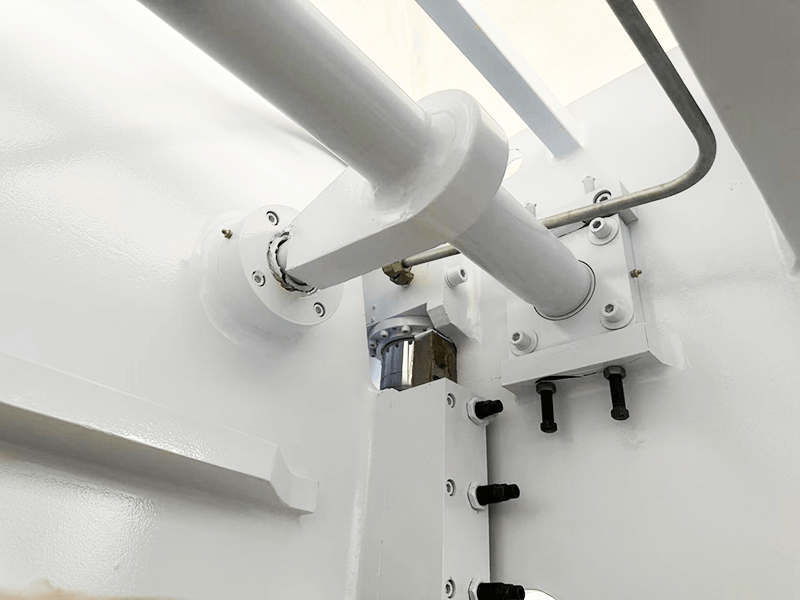

Torsjonsakselsynkroniseringsmekanisme
Torsjonsakselen er et stivt mekanisk ledd som forbinder begge ender av kantpressemaskinen, og synkroniserer bevegelsen til den øvre bjelken (ram) under bøyeprosessen.
Denne akselen fungerer som en rotasjonsfjær, og sikrer at når den ene siden av maskinen beveger seg, beveger den andre siden seg nøyaktig synkronisert. Denne koblingen forhindrer side-til-side tilt eller feiljustering, noe som er avgjørende for å opprettholde jevnt trykk langs hele lengden av arbeidsstykket.
Fordeling av kraft
Torsjonsakselen fordeler kraften som utøves av stempelet jevnt over begge sider av maskinen. Denne jevne kraftpåføringen betyr at bøyevinkelen forblir konsistent fra den ene enden av arket til den andre.
Når den øvre dysen presser ned på arket, motvirker akselen eventuelle potensielle avvik forårsaket av de mekaniske toleransene, og sikrer at bøyetrykket er det samme på begge sider.
Mekanismedesign og stivhet
Den stive utformingen av torsjonsaksen forhindrer avbøyning eller vridning under bøyeoperasjonen, noe som er et vanlig problem med ikke-synkroniserte maskiner. Denne stivheten er avgjørende for å opprettholde vinkelpresisjonen til bøyningen.
Enhver liten bevegelse eller bøyning i den ene siden av maskinen kompenseres umiddelbart av torsjonsakselen, som opprettholder parallelliteten til de øvre og nedre formene gjennom hele bøyeprosessen.
Mekanisk balanseringssystem
De synkrone kantpressemaskinene med torsjonsakse har ofte et mekanisk balanseringssystem for å korrigere små ubalanser som kan føre til variasjoner i vinkelen. Dette systemet sikrer at selv om det er mindre forskjeller i materialegenskaper eller tykkelse langs lengden av arket, blir ikke vinkelkonsistensen kompromittert.
Balanseringsmekanismen fungerer sammen med torsjonsakselen for å sikre at den øvre bjelken synker jevnt, og opprettholder ønsket bøyevinkel langs hele arbeidsstykkets lengde.
Manuelle justeringer og kalibrering
Disse maskinene tillater vanligvis manuelle justeringer for å finjustere bøyeparametrene. Operatører kan gjøre små endringer i posisjonen til formene eller trykkinnstillingene for å ta hensyn til variasjoner i materialet eller maskinens slitasje over tid.
Regelmessig kalibrering av maskinen og torsjonsakselen er også en standard praksis for å sikre at systemet opprettholder sine presisjonsegenskaper over lengre driftsperioder.

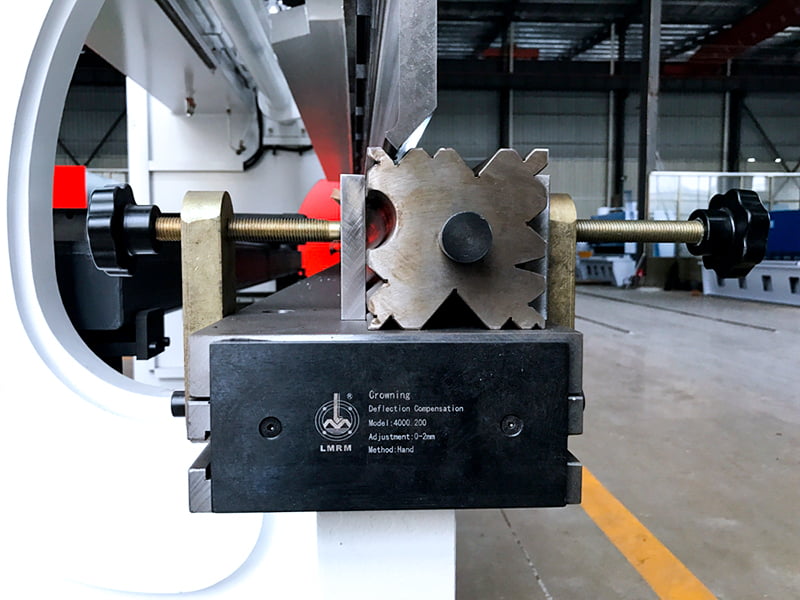

Konsekvent verktøy og dysejustering
Riktig justering av øvre og nedre dyser er avgjørende for å opprettholde vinkelkonsistens. Utformingen av den vanlige torsjonsaksesynkrone kantpressemaskinen sikrer at dysene er perfekt justert, noe som reduserer sjansen for vinkelvariasjon.
Bruk av høykvalitets, konsistent verktøy som passer nøyaktig til dyseoppsettet, bidrar også til jevne bøyevinkler gjennom hele arbeidsstykket.
Hovedfordel: Enkelhet og pålitelighet
En av hovedfordelene ved å bruke et torsjonsaksesynkronsystem er dens mekaniske enkelhet. I motsetning til komplekse CNC- eller hydrauliske systemer som er avhengige av sensorer og automatiserte kontroller, gir torsjonsakselen en pålitelig og grei løsning for å opprettholde konsistente bøyevinkler, noe som gjør den enkel å betjene og vedlikeholde.
Begrensninger:
Til tross for fordelene har dette systemet sine begrensninger sammenlignet med CNC-styrte maskiner. Den er mindre i stand til å håndtere svært komplekse bøyninger eller kompensere for variasjoner i materialegenskaper i sanntid.
De manuelle justeringene og avhengigheten av mekaniske koblinger betyr at selv om den er effektiv for enklere oppgaver, kan det være utfordrende å oppnå ultrahøy presisjon uten operatørintervensjon.
De vanlig torsjonsakse synkron kantpressemaskin bruker torsjonsakselen til å synkronisere bevegelsen til begge ender av stemplet, og sikrer jevn kraftfordeling og mekanisk stabilitet. Dette resulterer i konsistent vinkelbøying over hele lengden av arbeidsstykket, noe som gjør det egnet for enkle bøyeoperasjoner der presis synkronisering er nødvendig.
