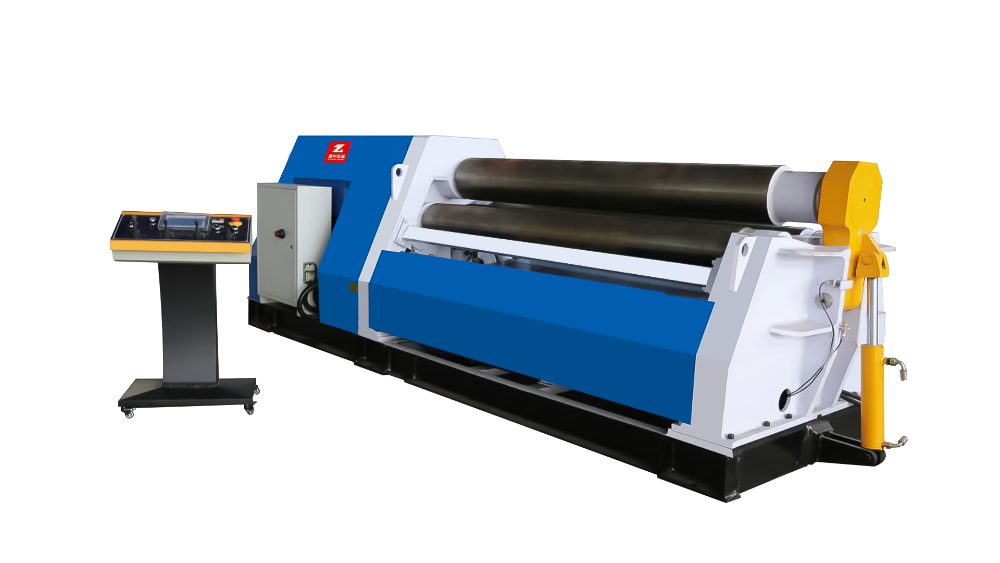

Hvordan fullfører en CNC liten firer-rullende rullemaskin rullingen av spesialformede deler?

Nedenfor vil vi vise deg den rullende prosessen med L-formet engangsdannelse av en fireroll plate rullemaskin med et tilpasset 2 mm tykt rustfritt stålmateriale og en bredde på 1 meter.

1. Forberedelse: For det første, kutt 2 mm tykk rustfritt stålplate i passende størrelse og sørg for at overflaten på platen er flat og har ingen åpenbare feil. I henhold til størrelsen og krumningskravene til de L-formede spesialformede delene, angir du de tilsvarende programmeringsparametrene i CNC-systemet.

2. Plateposisjonering og klemming: Sett den ene enden av kutt rustfritt stålplate i de øvre og nedre rullene, utstyret begynner å løpe, og de øvre og nedre rullene klemmer platen. På dette tidspunktet stiger den høyre rulleskaftet for å spille en posisjonsrolle, rullen roterer til platen støtter høyre rull, og deretter tilbakestilles høyre rull, og rullen reverseres for å gå tilbake til nullpunktet for å fullføre nullpunktkalibreringen av platen.

3. Forhåndsbøyningsoperasjon: Rullen roteres til posisjonen der buen må rulles, og venstre rull stiger for pre-bøyning. Under den pre-bøyende prosessen bruker den venstre rullen passende trykk for å få platen til å begynne å bøye seg i utgangspunktet til den første bøyevinkelen nær L-formen. Etter at pre-bøyningen er fullført, tilbakestilles venstre rulle.

4. Den første lysbuen som ruller: Høyre rull stiger til den pre-bøyende posisjonen, og deretter roterer tellerrullen og høyre rulle samtidig, og kjører platen til krøll, og gradvis danner den første bøyevinkelen på L-formen, og høyre rull tilbakestilles etter å ha rullet inn i en halvsirkel.

5. Den andre lysbuen Rulling: Tellerrullen fortsetter å rotere til posisjonen der den andre buen må rulles, og venstre rull stiger igjen, og samarbeider med tellervalsen for å utføre den andre lysbuen danner den andre bøyevinkelen til L-formen, og fullfører dermed rullingen av den L-formede spesialformede delen.

6. Ta ut arbeidsstykket: Etter at rullingen er fullført, roterer motrullen til nullpunktet, blir den nedre rullen til tellerrullen nedover, og deretter blir den rullede L-formede spesialformede delen tatt ut nøye.
