4 Roller Rolling Machine: En omfattende introduksjon

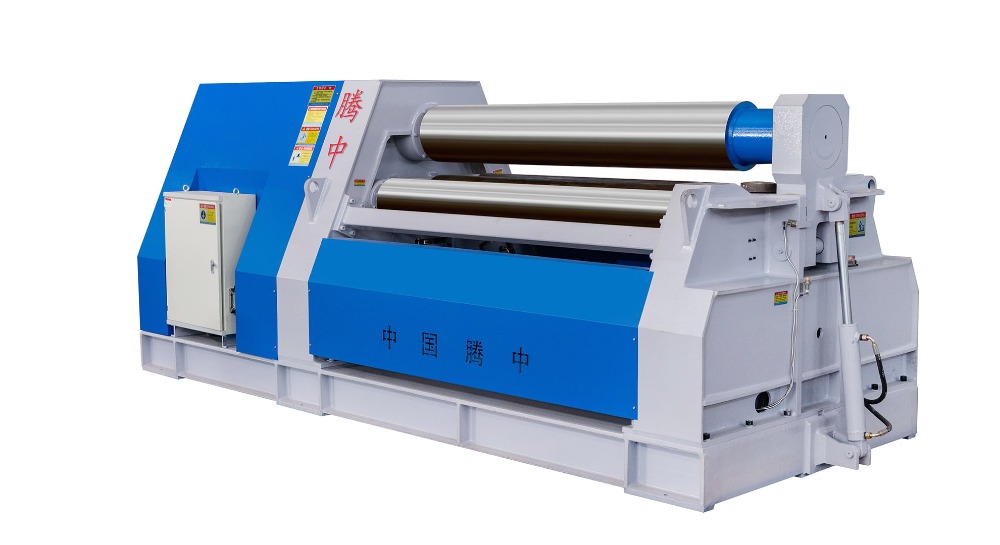

EN 4 Roll Rolling Machine , også kjent som en bøyningsmaskin med fire rulleplater, er et spesialisert industrielt verktøy designet for å bøye eller rulle metallplater i forskjellige former, først og fremst sylindriske eller koniske former. Den opererer på de grunnleggende prinsippene for materiell deformasjon og mekanisk manipulasjon, noe som gjør det til en uunnværlig eiendel i en rekke produksjons- og fabrikasjonsprosesser.

Struktur

Fire -rull -rullemaskinen er hovedsakelig sammensatt av følgende nøkkeldeler:

Hydraulisk posisjoneringssylinder: Ansvarlig for nøyaktig å kontrollere bevegelsen og plasseringen av visse komponenter, sikre nøyaktige justeringer under rullingsprosessen.

Kontrollpanel: fungerer som operatørgrensesnittet, og tillater inngang av parametere som platetykkelse, bredde og ønsket bøyningsradius. Den overvåker og kontrollerer også den generelle driften av maskinen.

Topprull: I de fleste tilfeller er den øvre rullen hovedstasjonsrullen. Det gir den primære kraften til å drive metallplaten gjennom maskinen. I noen modeller forblir den fast i posisjon, mens den i andre kan justeres vertikalt eller horisontalt for mer komplekse bøyningsoperasjoner.

Sidruller: Dette er de to mindre rullene som ligger på hver side av maskinen. De spiller en avgjørende rolle i å påføre sidetrykk på platen, noe som muliggjør å skape buede former. Sidrullene kan justeres i høyden og posisjonen for å kontrollere krumningen på den rullede platen.

Bunnrull: De to større bunnrullene støtter vekten på metallplaten og jobber i takt med topprullen for å kjøre platen gjennom maskinen. De bidrar også til den første justeringen av platen før bøyingsprosessen begynner.

Maskinramme: Den solide rammen gir strukturell støtte for alle komponentene i den fire rullende rullemaskinen. Det er typisk laget av høyt styrke stål for å motstå kreftene som genereres under rullingsprosessen.

Arbeidsprinsipp

Forberedelse: Før du starter rullingsprosessen, må maskinoperatøren sørge for at metallplaten er ren, fri for eventuelle rusk eller forurensninger som kan påvirke kvaliteten på svingen. Platen er deretter riktig justert og plassert mellom bunn- og topprullene. Operatøren setter også maskinparametrene, for eksempel platetykkelse, bredde og ønsket bøyningsradius, i henhold til spesifikasjonene til sluttproduktet.

Opprinnelig plassering: Maskinens nederste ruller justeres for å støtte platens vekt jevnt. Denne første støtten er avgjørende for å sikre at platen beveger seg jevnt gjennom maskinen under rullingsprosessen. Topprullene blir hevet til sin øverste stilling, og skaper et stort nok gap til å tillate den enkle innsettingen av metallplaten.

Innføring: Metallplaten settes forsiktig inn mellom bunnen og topprullene gjennom maskinens inngangsgap. Operatøren må være veldig forsiktig for å sikre at platen er sentrert og perfekt på linje med rullene. Enhver feiljustering på dette stadiet kan føre til ujevn bøyning eller feil i sluttproduktet.

Justering: Når platen er i posisjon, justerer operatøren plasseringen av bunnen og topprullene for å matche ønsket bøyningsradius og krumning. Denne justeringen er et kritisk skritt for å oppnå riktig bøyningsradius uten å forårsake overdreven belastning eller deformasjon på platen. Presise justeringer gjøres ofte ved hjelp av kontrollpanelet, som gir mulighet for finjustering av rulleposisjonene.

Bøying: Med rullene som er riktig justert, er maskinens hydrauliske eller mekaniske systemer engasjert. Bunnrullene begynner å rotere og driver platen fremover. Samtidig påfører topprullene nedadgående trykk på platen. Når platen beveger seg gjennom rullene, gjennomgår den plastisk deformasjon, og bøyer seg gradvis rundt bunnrullene for å ta på seg ønsket buet form.

Progressiv bøyning: I mange tilfeller er bøyingsprosessen ikke fullført i en enkelt passering. Når platen fortsetter å bevege seg gjennom rullene, kan det hende at operatøren må gjøre ytterligere justeringer av topp- og bunnrullens posisjoner for å oppnå den nøyaktige krumningen og formen som kreves. Denne progressive bøyetilnærmingen, som ofte involverer flere pasninger, hjelper til med å sikre presisjon og minimere stress på platen, noe som resulterer i et sluttprodukt av høyere kvalitet.

Avslutt og fjerning: Når platen har gått gjennom alle rullene og oppnådd ønsket form, går den ut maskinen i den andre enden. Operatøren fjerner bøyd plate nøye fra maskinen, og rullingsprosessen er fullført. Den fjerne platen er da klar for videre prosessering eller montering, avhengig av de spesifikke produksjonskravene.

Driftsprosedyrer

Maskinoppsett: Før du bruker Four -Roll Rolling Machine, er det viktig å sikre at maskinen er riktig montert og kalibrert. Dette inkluderer å sjekke hydrauliske eller mekaniske systemer for lekkasjer, funksjonsfeil eller tegn på slitasje. Sikkerhetsmekanismer, for eksempel nødstoppknapper og vakter, bør også inspiseres for å sikre at de er i orden. I tillegg må rullejusteringene verifiseres for å garantere nøyaktige bøyningsresultater.

Plateforberedelse: Metallplaten som skal rulles, må rengjøres grundig for å fjerne smuss, rust eller andre forurensninger. Det bør også sjekkes for riktig størrelse og eventuelle potensielle feil. Platen plasseres deretter riktig for bøyning, under hensyntagen til ønsket orientering og justering med maskinens ruller.

Rulljustering: Basert på ønsket bøyningsradius og krumning, justerer operatøren posisjonene til bunnen og topprullene. Denne justeringen kan innebære å bruke manuelle kontroller eller stole på maskinens datamaskin - kontrollerte system. Operatøren bør konsultere maskinens manual eller retningslinjer for spesifikke justeringsprosedyrer, da forskjellige modeller kan ha litt forskjellige justeringsmekanismer.

Plateinnsetting: Platen settes forsiktig inn i maskinens inngangsgap, og sikrer at den er sentrert og justert som beskrevet i arbeidsprinsippdelen. Enhver feiljustering på dette stadiet kan føre til ujevn bøyning eller andre kvalitetsproblemer.

Bøyingsprosess: De hydrauliske eller mekaniske systemene til maskinen aktiveres for å starte bøyingsprosessen. Operatøren overvåker nøye fremdriften for bøyningen, og observerer platen når den beveger seg gjennom rullene. Under denne prosessen kan justeringer av rulleposisjonene være nødvendige for å oppnå ønsket sving.

Progressiv bøyning: Hvis det kreves flere pasninger for å oppnå ønsket form, utfører operatøren disse passene, og justerer rullenes posisjoner mellom hver passering. Dette trinnet - ved - trinn -tilnærming gir mulighet for en mer kontrollert og nøyaktig bøyingsprosess.

Avslutt og fjerning: Etter at platen er bøyd til ønsket form, er den lov til å forlate maskinen. Operatøren fjerner den bøyde platen forsiktig og inspiserer den for tegn på feil, for eksempel ujevn bøyer, sprekker eller andre ufullkommenheter. Om nødvendig kan platen utsettes for videre behandling eller omrullet for å rette opp problemer.

Maskinvedlikehold: Etter at bøyingsprosessen er fullført, er rutinemessig vedlikehold på maskinen viktig. Dette inkluderer rengjøring av maskinen for å fjerne metallspon eller rusk som kan ha samlet seg under rullingsprosessen. Bevegelsesdeler, for eksempel rullene og hydrauliske sylindere, bør smøres for å redusere friksjon og slitasje. Eventuelle tegn på slitasje eller skade, for eksempel slitte lagre eller lekker hydrauliske slanger, bør adresseres omgående for å sikre maskinens fortsatte riktig funksjon.

Fordeler

Redusert pre -rulling: I en fire -rullende rullemaskin klemmer materialet mellom de to sentrale rullene, noe som reduserer behovet for omfattende pre -rulling. Dette sparer ikke bare tid, men forbedrer også den generelle effektiviteten til rullingsprosessen.

Enkeltpassarbeid: Mange fire - rullende rullemaskiner er i stand til å utføre flere operasjoner, inkludert kvadrat, pre -rulling, rulling og lukke pre -rulling, alt i en enkelt pass. Denne strømlinjeformede prosessen forenkler produksjonsarbeidsflyten og øker produktiviteten.

Horisontal platefôring: Takket være støtte fra den nedre rullen og sidevalget kan platen mates inn i maskinen horisontalt. Denne horisontale fôringsmetoden er mer praktisk og stabil, spesielt for større og tyngre plater.

Plate kvadrating: Posisjonen til sidrullen gir enkel kvadrering av platen. Dette sikrer at platen er riktig justert før rullingsprosessen begynner, noe som resulterer i mer nøyaktige og konsistente bøyningsresultater.

Redusert maskinromkrav: Siden kvadrat og rulling ofte kan gjøres i et enkelt trinn, reduseres plassen som kreves rundt maskinen. Dette er spesielt gunstig i produksjonsanlegg der plassen kan være begrenset.

Høy presisjon og rundhet: Fire - rullende rullemaskiner, spesielt de med avanserte kontrollsystemer, kan oppnå høye nivåer av presisjon og rundhet i de rullede produktene. Dette gjør dem ideelle for applikasjoner der det kreves stramme toleranser, for eksempel i luftfarts- og bilindustrien.

Allsidighet: Disse maskinene kan håndtere et bredt spekter av platetykkelser, bredder og materialer, noe som gjør dem svært allsidige. De kan brukes til å rulle forskjellige former, inkludert sylindere, kjegler og buer, for å imøtekomme de forskjellige behovene til forskjellige produksjonsprosesser.

Automatiske funksjoner: Noen moderne fire -rullende rullemaskiner er utstyrt med automatisk justering og klemmefunksjoner. Disse funksjonene sikrer at platen forblir på plass under rulleprosessen, og forhindrer at den glir eller løper av gårde, noe som forbedrer kvaliteten på det ferdige produktet ytterligere.

Sikkerhetsfunksjoner: Mange fire - rullende rullemaskiner er designet med sikkerhetsfunksjoner som anti - overbelastning og hydrauliske beskyttelsesfunksjoner. Disse funksjonene hjelper til med å beskytte maskinen mot skade på grunn av overdreven belastning og beskytter også operatøren mot potensielle ulykker.

Liten hjuldiameter: Fire - rullebøyemaskiner er i stand til å rulle sylindere med relativt små diametre. I noen tilfeller kan de rulle sylindere som er mindre enn 1,1 ganger diameteren på den øvre rullen, noe som gir større fleksibilitet i å produsere komponenter med små diameter.

Applikasjoner

Fire - Roll Rolling Machine finner omfattende applikasjoner i et bredt spekter av bransjer:

Produksjon av trykkbeholder: I produksjon av trykkbeholdere, for eksempel kjeler og lagringstanker, brukes fire -rullende rullemaskiner til å danne de sylindriske og koniske seksjonene av fartøyene. Den høye presisjonen og evnen til å håndtere tykke plater gjør dem godt - egnet for denne kritiske applikasjonen.

Fabrikasjon av stålstruktur: For å fremstille stålkonstruksjoner, for eksempel de som brukes i bygninger, broer og industrianlegg, brukes fire -rullende rullemaskiner til å bøye og forme stålplater til forskjellige komponenter. Allsidigheten til disse maskinene gir mulighet for å lage komplekse former som kreves i moderne stålstrukturer.

Bilindustri: I bilsektoren brukes fire rullende rullemaskiner til å produsere deler som eksosrør, drivstofftanker og kroppspaneler. Evnen til å oppnå høy presisjon og jevn kvalitet er avgjørende i bilindustrien.

Luftfart og luftfart: Luftfarts- og luftfartsindustrien krever komponenter med ekstremt stramme toleranser. Fire - rullende rullemaskiner brukes til å produsere deler som flykroppsseksjoner, motorkomponenter og vingestrukturer. De høye presisjonsmulighetene til disse maskinene er avgjørende for å oppfylle de strenge kvalitetskravene i luftfartsindustrien.

Jernbanetransport: I produksjon av tog og t -banebiler brukes fire rullende maskiner til å danne kroppsskallene og andre strukturelle komponenter. Evnen til å håndtere storskala produksjon og opprettholde høy kvalitet er viktig i denne bransjen.

Heisproduksjon: For produksjon av heisbiler og sjakter brukes fire -rullende rullemaskiner til å bøye og forme metallplatene. De nøyaktige bøyemulighetene sikrer en riktig passform og jevn drift av heiskomponentene.

Bridge Engineering: I Bridge Construction brukes fire -rullende rullemaskiner til å fremstille de buede og avsmalnede komponentene i brostrukturen. Evnen til å jobbe med store plater og oppnå nøyaktige bøyer er viktig for å sikre broens strukturelle integritet.

Stadion og arkitektonisk design: I konstruksjonen av stadioner og andre unike arkitektoniske strukturer brukes fire -rullende rullemaskiner til å lage de buede og formede metallelementene som gir disse bygningene deres særegne 外观. Allsidigheten til maskinene lar arkitekter realisere sine kreative design.

Generell produksjon: Fire - rullende rullemaskiner er også mye brukt i generelle produksjonsprosesser, for eksempel produksjon av metallmøbler, industrielt utstyr og landbruksmaskiner. De kan brukes til å lage en rekke buede og formede komponenter for disse produktene.

Avslutningsvis er 4 -rull -rullemaskinen et svært allsidig og effektivt industrielt verktøy som spiller en avgjørende rolle i en rekke produksjons- og fabrikasjonsprosesser. Dets unike struktur, arbeidsprinsipp og fordeler gjør det til en essensiell eiendel i bransjer der presisjon, effektivitet og allsidighet er nødvendig.
